Модуль 6. Практическая часть

Содержание модуля:

Тема 6.1. Рекомендации по выбору огнетушителей

Тема 6.2. Определение количества огнетушителей и их размещение

Тема 6.3. Пожарные щиты

Тема 6.4. Расчет внутреннего противопожарного водопровода

Тема 6.5. Расчет количества и расстановка внутренних пожарных кранов

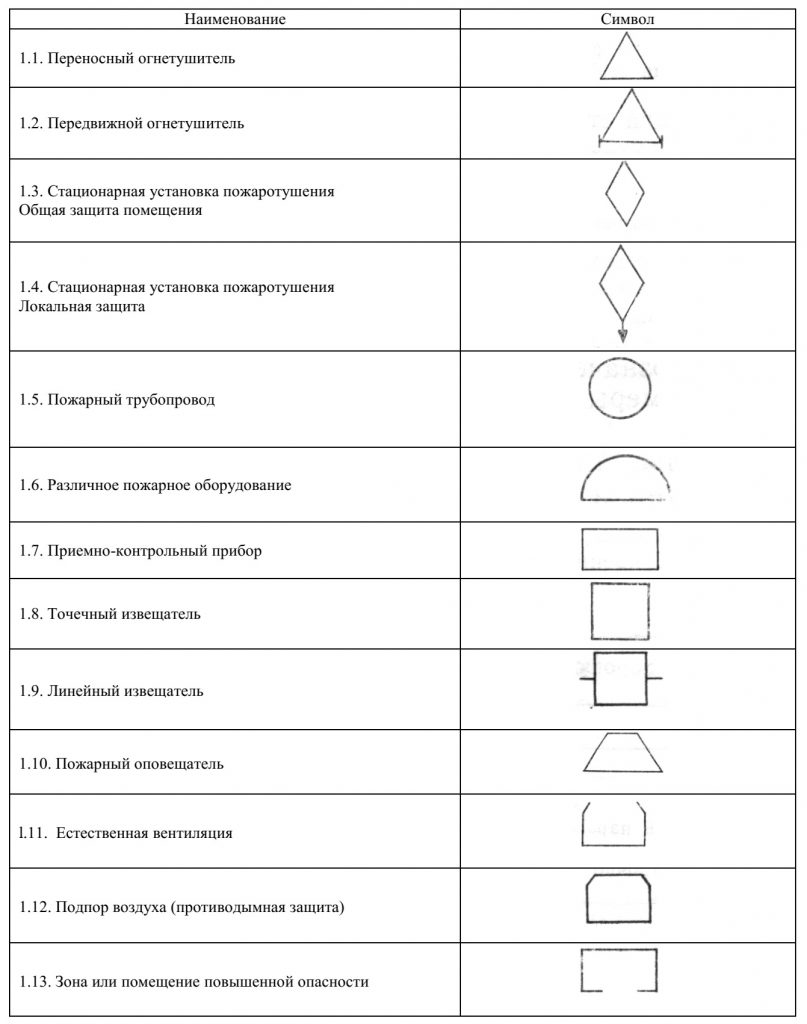

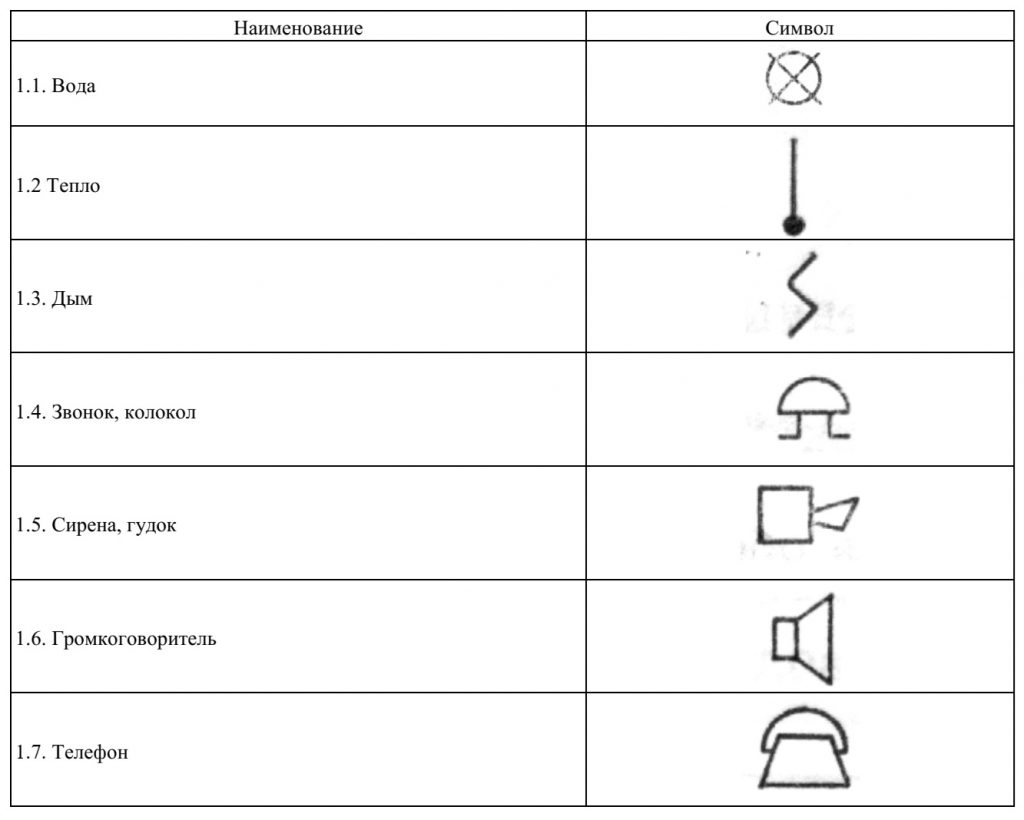

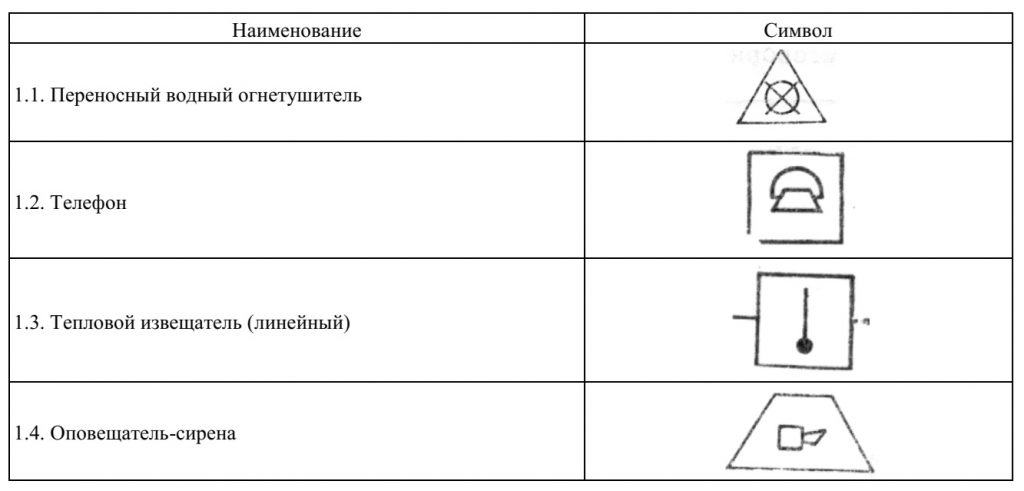

Тема 6.6. Графическое изображение средств пожаротушения

Тестирование по модулю 6 — «Пожарный щит»

Тестирование по модулю 6 — «Огнетушитель»

Тема 6.1. Рекомендации по выбору огнетушителей

Воздушно-пенные огнетушители предназначены для тушения твердых и жидких веществ и материалов. Не должны применяться для тушения оборудования, находящегося под напряжением, для тушения сильно нагретых  или расплавленных веществ, а также веществ, вступающих с водой в химическую реакцию, которая сопровождается интенсивным выделением тепла и разбрызгиванием горючего.

Химические пенные огнетушители и огнетушители, приводимые в действие путем переворачивания, запрещается вводить в эксплуатацию. Они должны быть заменены более эффективными огнетушителями, тип которых определяют в зависимости от возможного класса пожара и с учетом особенностей защищаемого объекта.

Промышленность выпускает ручные воздушно-пенные огнетушители типа ОВП-5 и ОВП-10, а также стационарные типа ОВП-100, ОВПУ-250.

Углекислотные огнетушители предназначены для тушения небольших очагов горения веществ, материалов и электроустановок, за исключением веществ, которые горят без доступа кислорода.

В качестве огнегасительного средства в них используют диоксид углерода СО₂ – бесцветный газ с едва ощутимым запахом, который не горит и не поддерживает горения, обладает диэлектрическими свойствами, примерно в 1,5 раза тяжелее воздуха, при давлении 6 МПа (60 кгс/см²) и нормальной температуре переходит в жидкое состояние. При испарении 1 кг углекислоты образуется около 500 л газа.

Промышленность выпускает углекислотные огнетушители в ручном и транспортном вариантах. Ручные малогабаритные углекислотные огнетушители типа ОУ-2ММ и ОУ-5ММ применяются в условиях минимального магнитного поля; в отличие от ОУ-2 и ОУ-5, баллоны которых сделаны из другого сорта стали.

При эксплуатации углекислотных огнетушителей тщательно наблюдают за утечкой газа. Наиболее надежный и простой способ контроля – периодическое взвешивание огнетушителей. При обнаружении утечки огнетушители сдаются в ремонт в специализированные мастерские.

Запрещается применять углекислотные огнетушители для тушения электрооборудования, находящегося под напряжением выше 10 кВ.

Порошковые огнетушители предназначены для тушения небольших загораний, когда применение пенных и углекислотных огнетушителей неэффективно или может вызвать нежелательные последствия. Данный тип огнетушителей получил достаточно широкое распространение.

Порошковые огнетушители выпускают нескольких модификаций – ОП-1, ОП-2А, ОП-10А, ОП-100, ОП-250, СИ-120, ОПС-10, СЖБ-50 и 150.

Запрещается применение порошковых огнетушителей для тушения электрооборудования, находящегося под напряжением выше 1 кВ.

Аэрозольные огнетушители просты по устройству и надежны в эксплуатации. Они предназначены для тушения небольших очагов горения веществ, материалов и электроустановок, за исключением веществ, которые горят без доступа кислорода. Малогабаритные аэрозольные огнетушители находят широкое применение для технического оснащения легкового автотранспорта. Промышленность выпускает ручные аэрозольные огнетушители на следующие объемы заряда: 0,25; 0,5; 1,0 литра.

Эффективность применения огнетушителей в зависимости от класса пожара и заряженного огнетушащего вещества (ОТВ) приведена  в табл. 1

Таблица 1

Класс пожара	Огнетушители
	Водные		Воздушно-пенные		Порошковые	Углекислотные	Хладоновые
	Р	М	Н	С
А	+++	++	++	+	++2)	+	+
В	—	+	+1)	++1)	+++	+	++
С	—	—	—	—	+++	—	+
Д	—	—	—	—	+++3)	—	—
Е	—	—	—	—	++	+++4)	++

Примечания:

1) – использование растворов фторированных пленкообразующих пенообразователей повышает эффективность пенных огнетушителей ( при тушении пожаров класса В) на одну-две ступени.

2) – для огнетушителей, зараяженных порошком типа АВСЕ.

3) – для огнетушителей, заряженных специальным порошком и оснащенных успокоителем порошковой струи.

4) – кроме огнетушителей, оснащенных металлическим диффузором для подачи углекислоты на очаг пожара.

Знаком «++» отмечены наиболее эффективные огнетушители; знаком «+» огнетушители, недостаточно эффективные при тушении пожара данного класса; знаком «-» огнетушители, непригодные для тушения пожара данного класса

Тема 6.2. Определение количества огнетушителей и их размещение

Выбор типа и расчет необходимого количества огнетушителей следует производить в зависимости от их огнетушащей способности, предельной площади, класса пожара горючих веществ и материалов в защищаемом помещении. Расчет рекомендуется проводить в следующей последовательности:

1. Определяют класс пожара по табл. 2.

Таблица 2

Классификация пожаров и рекомендуемые средства пожаротушения

Класс пожара	Характеристика горючей среды	Рекомендуемые средства тушения
А	Обычные твердые горючие материалы (дерево, уголь, бумага, резина, текстильные материалы и др.)	Все виды огнетушащих средств (прежде всего вода)
В	Горючие жидкости и плавящиеся при нагревании материалы (мазут, бензин, лаки, масла, спирт, стеарин, каучук, некоторые синтетические материалы и др.)	Распыленная вода, все виды пен, составы на основе геналкилов, порошки
С	Горючие газы (водород, ацетилен, углеводороды и др.)	Газовые составы: инертные разбавители (N2,CO2), галогенуглеводороды, порошки, вода (для охлаждения)
Д	Металлы и их сплавы (калий, натрий, алюминий, магний и др.)	Порошки (при спокойной подаче на горящую поверхность)
Е	Оборудование под напряжением	Порошки, СО2, хладоны

2. Выбор типа огнетушителя (передвижной или ручной) и их количество определяется по табл.1,3,4. Если возможны комбинированные очаги пожара, то предпочтение отдается более универсальному по области применения огнетушителю.

Для предельной площади помещений разных категорий (максимальной площади, защищаемой одним или группой огнетушителей) необходимо предусматривать число огнетушителей одного из типов, указанных в табл. 3 и 4 перед знаком «++» или «+».

В общественных зданиях и сооружениях на каждом этаже должно размещаться не менее двух ручных огнетушителей.

Таблица 3

Нормы оснащения помещений переносными огнетушителями

Категория помещения	Предельная защищаемая площадь, м2	Класс пожара		Пенные и водные огнетуши-  тели вмести мостью 10л	Порошковые огнетушители вместимостью, л				Хладоновые огнетушители вместимостью 2(3) л	Углекислотные огнетушители вместимостью, л
					2		5	10		2	5(8)
А,Б,В (горючие	200	А		2++	—		2+	1++	—	—	—
газы и		В		4+	—		2+	1++	4+	—	—
жидкости)		С		—	—		2+	1++	4+	—	—
		Д		—	—		2+	1++	—	—	—
		Е		—	—		2+	1++	—	—	2++
В	400	А		2++	4+		2++	1+	—	—	2+
		Д		—	—		2+	1++	—	—	—
		Е		—	—		2++	1+	2+	4+	2++
Г	800	В		2+	—		2++	1+	—	—	—
		С		—	4+		2++	1+	—	—	—
Г, Д	1800	А		2++	4+		2++	1+	—	—	—
		Д		—	—		2+	1++	—	—	—
		Е		—	2+		2++	1+	2+	4+	2++
Обществен	800	А	4++		8+	4++		2+	—	—	4+
ные здания		Е	—		—	4++		2+	4+	4+	2++

Примечания:

1. Для тушения очагов пожаров различных классов порошковые огнетушители должны иметь соответствующие заряды:

— для класса А — порошок типа АВСЕ,

— для классов В, С и Е — типа ВСЕ или АВСЕ

— для класса Д — типа Д

Знаком «++» отмечены рекомендуемые к оснащению объектов огнетушители, знаком «+» огнетушители, применение которых допускается при отсутствии рекомендуемых или при соответствующем обосновании, знаком «-» огнетушители, которые не допускаются для оснащения данных объектов.

Таблица 4

Нормы оснащения помещений передвижными огнетушителями

Категория помещения	Предельная защищаемая площадь, м2	Класс пожара	Воздушно- пенные огнетушители вместимостью 100 л	Комбинированные огнетушители (пена, порошок) вместимостью 100 л	Порошковые огнетушители вместимостью 100 л	Углекислотные огнетушители вместимостью, л
						25	80
А, Б, В (горючие	500	А	1++	1++	1++	—	3+
газы и		В	2+	1++	1++	—	3+
жидкости)		С	—	1+	1++	—	3+
		Д	—	—	1++	—	—
		Е	—	—	1+	2+	1++
В  (кроме горючих газов и жидкостей)	800	А В С Д	1++ 2+ — —	1++ 1++ 1+ —	1++ 1++ 1++ 1++	4+ — — —	2+
							3+
							3+
							—
Г		Е	—	—	1+	1++	1+

Примечания:

1. Для тушения очагов пожара различных классов порошковые огнетушители должны иметь соответствующие заряды:

 — для класса А — порошок типа АВСЕ,

 — для классов В, С и Е — типа ВСЕ или АВСЕ,

 — для класса Д типа Д.

2. Знаком «++» отмечены рекомендуемые к оснащению объектов огнетушители; знаком «+» огнетушители, применение которых допускается при отсутствии рекомендуемых или при соответствующем обосновании; знаком «-» огнетушители, которые не допускаются для оснащения  данных объектов.

Помещения категории Д могут не оснащаться огнетушителями, если площадь не превышает 100 м².

При нескольких небольших помещений одной категории пожарной опасности количество необходимых огнетушителей определяется согласно табл.2 и 3 с учетом суммарной площади этих помещений.

Огнетушители, отправленные на перезарядку, должны заменяться соответствующим количеством заряженных огнетушителей.

При защите помещений оснащенных ЭВМ, телефонных станций, музеев, архивов и т.п., следует учитывать специфику взаимодействия огнетушащих веществ с защищаемым оборудованием, изделиями, материалами и т.п. Данные помещения следует оборудовать хладоновыми и углекислотными огнетушителями с учетом предельно-допустимой концентрации огнетушащего вещества.

Помещения, оборудованные автоматическими стационарными установками пожаротушения, обеспечиваются на 50 %, исходя из их расчетного количества.

3. Проводят размещение огнетушителей. Огнетушители следует располагать таким образом, чтобы они были защищены от воздействия прямых солнечных лучей, тепловых потоков, механических воздействий и других неблагоприятных факторов (вибрация, агрессивная среда, повышенная влажность и т. д.). Они должны быть хорошо видны и легкодоступны в случае пожара. Предпочтительно размещать огнетушители вблизи мест наиболее вероятного возникновения пожара, вдоль путей прохода, а также около выхода из помещения. Огнетушители не должны препятствовать эвакуации людей во время пожара.

В производственных помещениях должны быть установлены указатели их местоположения на высоте 2 – 2,5 м от пола.

Расстояние от возможного очага пожара до места размещения огнетушителя не должно превышать:

20 м – для общественных зданий и сооружений;

30 м – для помещений категории А, Б, В;

40 м – для помещений категории В и Г;

70 м – для помещений категории Д.

Огнетушители массой более 15 кг могут устанавливаться на полу, с обязательной фиксацией от возможного падения.

Огнетушители не должны устанавливаться в таких местах, где значения температуры выходят за температурный диапазон, указанный на огнетушителях.

 Водные и пенные огнетушители, установленные вне помещений или в не отапливаемом помещении и не предназначенные для эксплуатации при отрицательных температурах, должны быть сняты на холодное время года (температура воздуха ниже 1 °С). В этом случае на их месте должна быть помещена информация о месте их нахождения. Использование первичных средств пожаротушения для хозяйственных и прочих нужд, не связанных с тушением пожара, не допускается. Огнетушители могут располагаться во встроенных и навесных специальных шкафах. Требования к таким шкафам приведены в параграфе 2 настоящих указаний.

Тема 6.3. Пожарные щиты

Для размещения первичных средств пожаротушения, немеханизированного инструмента и пожарного инвентаря в производственных и складских помещениях, не оборудованных внутренним противопожарным водопроводом и автоматическими установками пожаротушения, а также на территории предприятий (организаций), не имеющих наружного противопожарного водопровода, или при удалении зданий (сооружений), наружных технологических установок этих предприятий на расстоянии более 100 м от наружных пожарных водоисточников должны оборудоваться пожарные щиты. Необходимое количество пожарных щитов и их тип определяются в зависимости от категории помещений, зданий (сооружений) и наружных технологических установок по взрывопожарной и пожарной опасности, предельной защищаемой площади одним пожарным щитом и класса пожара в соответствии с таблицей 5.

Таблица 5

Нормы оснащения зданий (сооружений) и территорий пожарными щитами

№ п/п	Наименование функционального назначения помещений и категория помещений или наружных технологических установок по взрывопожарной и пожарной опасности	Предельная защищаемая площадь одним пожарным щитом, м2	Класс пожара	Тип щита
1.	А, Б и В (горючие газы и жидкости)	200	А В (Е)	ЩП-А ЩП-В ЩП-Е
2.	В (твердые горючие вещества и материалы)	400	А Е	ЩП-А ЩП-Е
3.	Г и Д	1800	А В Е	ЩП-А ЩП-В ЩП-Е
4.	Помещения и открытые площадки предприятий (организаций) по первичной  переработке сельскохозяйственных культур	1000	—	ЩП — СХ
5.	Помещения различного назначения при проведении сварочных или других огнеопасных работ	—	А	ЩПП

Примечание. ЩП-А — щит пожарный для очагов пожара класса А; ЩП-В — щит пожарный для очагов пожара класса В; ЩП-Е — щит пожарный для очагов пожара класса Е; ЩП — СХ — щит пожарный для сельскохозяйственных предприятий (организаций); ЩПП — щит пожарный передвижной.

Пожарные щиты комплектуются первичными средствами пожаротушения, немеханизированным пожарным инструментом и инвентарем в соответствии с таблицей 6.

Таблица 6

Нормы комплектации пожарных щитов немеханизированным инструментом и инвентарем

№ п/п	Наименование первичных средств пожаротушения, немеханизированного инструмента и инвентаря	Нормы комплектации в зависимости от типа пожарного щита и класса пожара
		ЩП-А класс А	ЩП-В класс В	ЩП-Е класс Е	ЩП — СХ	ЩПП
1.	Огнетушители:
	воздушно — пенные (ОВП) вместимостью 10 л	2+	2+	—	2+	2+
	порошковые (ОП) <*>:	1++	1++	1++	1++	1++
	вместимостью 10 л	2+	2+	2+	2+	2+
	вместимостью 5 л
	углекислотные (ОУ) вместимостью 5 л	—	—	2+	—	—
2.	Лом	1	1		1	1
3.	Багор	1			1
4.	Крюк с деревянной рукояткой			1
5.	Ведро	2	1		2	1
6.	Комплект для резки электропроводов: ножницы, диэлектрические боты и коврик			1
7.	Асбестовое полотно, грубошерстная ткань или войлок (кошма, покрывало из негорючего материала)		1	1	1	1
8.	Лопата штыковая	1	1		1	1
9.	Лопата совковая	1	1	1	1
10.	Вилы				1
11.	Тележка для перевозки оборудования					1
12.	Емкость для хранения воды объемом:
	0,2 куб. м	1			1
	0,02 куб. м					1
13.	Ящик с песком		1	1
14.	Насос ручной					1
15.	Рукав Ду 18 — 20 длиной5 м					1
16.	Защитный экран 1,4 х 2 м					6
17.	Стойки для подвески экранов					6

Примечания. 1. Для тушения пожаров различных классов порошковые огнетушители должны иметь соответствующие заряды: для класса А — порошок АВС (Е); классов В и (Е) — ВС (Е) или АВС (Е).

Ящики с песком, как правило, должны устанавливаться со щитами в помещениях или открытых площадках, где возможен розлив легковоспламеняющихся или горючих жидкостей.

Асбестовое полотно, грубошерстные ткани или войлок (кошма, покрывало из негорючего материала) должны храниться в водонепроницаемых закрывающихся футлярах (чехлах, упаковках), позволяющих быстро применить эти средства в случае пожара. Указанные средства должны не реже одного раза в 3 месяца просушиваться и очищаться от пыли.

Использование первичных средств пожаротушения, немеханизированного пожарного инструмента и инвентаря для хозяйственных и прочих нужд, не связанных с тушением пожара, запрещается.

Пример комплектования пожарных щитов приведен на рисунке 1.

Тема 6.4. Расчет внутреннего противопожарного водопровода

На промышленных предприятиях внутренний противопожарный водопровод предусматривают в производственных зданиях и в складах, где хранят сгораемые материалы или несгораемые материалы в сгораемой упаковке (две струи с расходом воды на одну струю 2,5 л/с).

Внутренние пожарные краны устанавливают на всех этажах отапливаемых зданий, кроме чердачных помещений. Пожар в чердачных помещениях можно тушить от внутренних пожарных кранов, установленных на лестничной площадке перед входом на чердак.

Внутренние противопожарные водопроводы не предусматривают в производственных зданиях, где применение воды может вызвать взрыв, пожар или распространение огня, а также в производственных и вспомогательных зданиях, не оборудованных хозяйственно-питьевым или производственным водопроводом. К последним зданиям относятся склады несгораемых материалов, веществ и продуктов; для них предусмотрено наружное пожаротушение из водоемов или гидрантов.

Краны внутренней противопожарной сети нужно располагать так, чтобы компактные струи из двух соседних кранов соприкасались в наиболее высокой и наиболее отдаленной точке здания, обслуживаемой этими кранами. При этом воду подают по рукаву длиной 10, 15 и 20 м, диаметром 50 мм со спрыском диаметром 13, 16 или 19 мм.

Для жилых и общественных зданий, а также административно-бытовых зданий промышленных предприятий необходимость устройства внутреннего противопожарного водопровода, а также минимальный расход воды на пожаротушение следует определять в соответствии с табл. 7, а для производственных и складских зданий — в соответствии с табл. 8.

Расход воды на пожаротушение в зависимости от высоты компактной части струи и диаметра спрыска следует уточнять по табл. 9.

Таблица 7

Жилые, общественные и административно-бытовые здания и помещения	Число струй	Минимальный расход воды на внутреннее пожаротушение, л/с, на одну струю
1.Жилые здания: при числе этажей от 12 до 16	1	2,5
то же, при общей длине коридора св. 10 м	2	2,5
при числе этажей св. 16 до 25	2	2,5
то же, при общей длине коридора св. 10 м	3	2,5
2.Здания управлений: высотой от 6 до 10 этажей и объемом до 25 000 м3	1	2,5
то же, объемом св. 25 000 м3	2	2,5
при числе этажей св. 10 и объемом до 25 000 м3	2	2,5
то же, объемом 25 000 м3	3	2,5
3.Общежития и общественные здания, неуказанные в поз. 2: при числе этажей до 10 и объемом от 5000 до 25 000 м3	1	2,5
то же, объемом св. 25 000 м3	2	2,5
при числе этажей св. 10 и объемом до 25 000 м3	2	2,5
то же, объемом св. 25 000 м3	3	2,5
4.Административно-бытовые здания промышленных предприятий объемом, м3: от 5000 до 25 000	1	2,5
св. 25 000	2	2,5

Примечания:

1. Минимальный расход воды для жилых зданий допускается принимать равным 1,5 л/с при наличии пожарных стволов, рукавов и другого оборудования диаметром 38 мм.

2. За объем здания  принимается строительный объем

В помещениях залов с большим пребыванием людей при наличии сгораемой отделки число струй на внутреннее пожаротушение следует принимать на одну больше, чем указано в табл. 7.

Внутренний противопожарный водопровод не требуется предусматривать:

а) в зданиях и помещениях, объемом или высотой менее указанных в табл. 1 и 2;

б) в зданиях общеобразовательных школ, кроме школ-интернатов, в том числе школ, имеющих актовые залы, оборудованные стационарной киноаппаратурой, а также в банях;

в) в зданиях кинотеатров сезонного действия на любое число мест;

г) в производственных зданиях, в которых применение воды может вызвать взрыв, пожар, распространение огня;

д) в производственных зданиях I и II степени огнестойкости категорий Г и Д независимо от их объема и в производственных зданиях III—V степеней огнестойкости объемом не более 5000 м³ категорий Г, Д;

е) в производственных и административно-бытовых зданиях промышленных предприятий, а также в помещениях для хранения овощей и фруктов и в холодильниках, не оборудованных хозяйственно-питьевым или производственным водопроводом, для которых предусмотрено тушение пожаров из емкостей (резервуаров, водоемов);

ж) в зданиях складов грубых кормов, пестицидов и минеральных удобрений.

Допускается не предусматривать внутренний противопожарный водопровод в производственных зданиях по переработке сельскохозяйственной продукции категории В, I и II степени огнестойкости, объемом до 5000 м³.

Таблица 8

Степень огнестойкости зданий	Категория зданий по пожарной	Число струй и минимальный расход воды, л/с на одну струю, на внутреннее пожаротушение в производственных и складских зданиях высотой до 50 м и объемом, тыс. м3
	опасности	от 0,5 до 5	св. 5 до 50	св. 50 до 200	св. 200 до 400	св. 400 до 800
I и II	А, Б, В	2 × 2,5	2 × 5	2 × 5	3 × 5	4 × 5
III	В	2 × 2,5	2 × 5	2 × 5	—	—
III	Г, Д	—	2 × 2,5	2 × 2,5	—	—
IV и V	В	2 × 2,5	2 × 5	—	—	—
IV и V	Г, Д	—	2 × 2,5	—	—	—

Примечания:

1. Для фабрик-прачечных пожаротушение следует предусматривать в помещениях обработки и хранения сухого белья.

2. Расход воды на внутреннее пожаротушение в зданиях или помещениях объемом свыше величин, указанных в табл. 6, следует согласовывать в каждом конкретном случав с территориальными органами пожарного надзора.

3. Количество струй и расход воды одной струи для зданий степени огнестойкости: IIIá — здания преимущественно каркасной конструкции. Элементы каркаса из цельной или клееной древесины и другие горючие материалы ограждающих конструкций (преимущественно из древесины), подвергнутые огнезащитной обработке; IIIа — здания преимущественно с незащищенным металлическим каркасом и ограждающими конструкциями из несгораемых листовых материалов с трудно горючим утеплителем; IVа — здания преимущественно одноэтажные с металлическим незащищенным каркасом и ограждающими конструкциями из листовых несгораемых материалов с горючим утеплителем, принимаются по указанной таблице в зависимости от размещения в них категорий производств как для зданий II и IV степеней огнестойкости (приравнивая степени огнестойкости IIIа к II, IIIá и IVа к IV).

Наименьшую высоту и радиус действия компактной части пожарной струи следует принимать равными высоте помещения, считая от пола до наивысшей точки перекрытия (покрытия), но не менее:

6 м — в жилых, общественных, производственных и вспомогательных зданиях промышленных предприятий высотой до 50 м;

8 м — в жилых зданиях высотой свыше 50 м; 16 м — в общественных, производственных и вспомогательных зданиях промышленных предприятий высотой свыше 50 м.

Таблица 9

Высота компактной части струи или помещения, м	Производительность пожарной струи, л/с	Напор, м, у пожарного крана с рукавами длиной, м			Производительность пожарной струи, л/с	Напор, м, у пожарного крана с рукавами длиной, м			Производительность пожарной струи, л/с	Напор, м, у пожарного крана с рукавами длиной, м
		10	15	20		10	15	20		10	15	20
	Диаметр спрыска наконечника пожарного ствола, мм
	13				16				19
	Пожарные краны d = 50 мм
6	—	—	—	—	2,6	9,2	9,6	10	3,4	8,8	9,6	10,4
8	—	—	—	—	2,9	12	12,5	13	4,1	12,9	13,8	14,8
10	—	—	—	—	3,3	15,1	15,7	16,4	4,6	16	17,3	18,5
12	2,6	20,2	20,6	21	3,7	19,2	19,6	21	5,2	20,6	22,3	24
14	2,8	23,6	24,1	24,5	4,2	24,8	25,5	26,3	—	—	—	—
16	3,2	31,6	32,2	32,8	4,6	29,3	30	31,8	—	—	—	—
18	3,6	39	39,8	40,6	5,1	36	38	40	—	—	—	—
	Пожарные краны d = 65 мм
6	—	—	—	—	2,6	8,8	8,9	9	3,4	7,8	8	8,3
8	—	—	—	—	2,9	11	11,2	11,4	4,1	11,4	11,7	12,1
10	—	—	—	—	3,3	14	14,3	14,6	4,6	14,3	14,7	15,1
12	2,6	19,8	19,9	20,1	3,7	18	18,3	18,6	5,2	18,2	19	19,9
14	2,8	23	23,1	23,3	4,2	23	23,3	23,5	5,7	21,8	22,4	23
16	3,2	31	31,3	31,5	4,6	27,6	28	28,4	6,3	26,6	27,3	28
18	3,6	38	38,3	38,5	5,1	33,8	34,2	34,6	7	32,9	33,8	34,8
20	4	46,4	46,7	47	5,6	41,2	41,8	42,4	7,5	37,2	38,5	39,7

Примечания:

1. Напор у пожарных кранов следует определять с учетом потерь напора а пожарных рукавах длиной 10, 15 или 20 м.

2. Для получения пожарных струй с расходом воды до 4 л/с следует применять пожарные краны и рукава диаметром 50 мм, для получения пожарных струй большей производительности — диаметром 65 мм. При технико-экономическом обосновании допускается применять пожарные краны диаметром 50 мм, производительностью свыше 4 л/с.

Время работы пожарных кранов следует принимать 3 ч.

При определении мест размещения и числа пожарных стояков и пожарных кранов в зданиях необходимо учитывать следующее:

— в производственных и общественных зданиях при расчетном числе струй не менее трех, а в жилых зданиях — не менее двух на стояках допускается устанавливать спаренные пожарные краны;

— в жилых зданиях с коридорами длиной до 10 м при расчетном числе струй две каждую точку помещения допускается орошать двумя струями, подаваемыми из одного пожарного стояка;

— в жилых зданиях с коридорами длиной свыше 10 м, а также в производственных и общественных зданиях при расчетном числе струй две и более каждую точку помещения следует орошать двумя струями — по одной струе из двух соседних стояков (разных пожарных шкафов).

Установку пожарных кранов в технических этажах, на чердаках и в техподпольях следует предусматривать при наличии в них сгораемых материалов и конструкций.

Число струй, подаваемых из каждого стояка, следует принимать не более двух.

При числе струй четыре и болев для получения общего требуемого расхода воды допускается использовать пожарные краны на соседних этажах.

Пожарные краны следует устанавливать на высоте 1,35 м над полом помещения и размещать в шкафчиках (ШП) (навесных, встроенных, приставных), имеющих отверстия для проветривания, приспособленных для их опломбирования и визуального осмотра без вскрытия. Допускается изготавливать в пожарных шкафах без прозрачных вставок, при этом на дверки ШП должна быть нанесена информация о составе комплектующих изделий. Дверки ШП должны иметь конструктивные элементы для их опломбирования и запирания. Буквенные обозначения, надписи и пиктограммы на внешних сторонах стенок должны быть красного сигнального цвета. На внешней стороне дверки должен быть буквенный индекс, включающий в себя аббревиатуру «ПК» и условное обозначение огнетушителей, а также номер телефона ближайшей пожарной части.

 Спаренные пожарные краны допускается устанавливать один над другим, при этом второй кран устанавливается на высоте не менее 1 м от пола. Пожарный шкаф должен изготавливаться из листовой стали любой марки толщиной 1,0…1,5 мм.

В пожарных шкафах производственных, вспомогательных и общественных зданий следует предусматривать возможность размещения двух ручных огнетушителей.

Каждый пожарный кран должен быть снабжен пожарным рукавом одинакового с ним диаметра длиной 10, 15 или 20 м и пожарным стволом.

В здании или частях здания, разделенных противопожарными стенами, следует применять спрыски, стволы и пожарные краны одинакового диаметра и пожарные рукава одной длины.

Внутренние сети противопожарного водопровода каждой зоны здания высотой 17 этажей и более должны иметь два выведенных наружу пожарных патрубка с соединительной головкой диаметром 80 мм для присоединения рукавов пожарных автомашин с установкой в здании обратного клапана и задвижки, управляемой снаружи.

Внутренние пожарные краны следует устанавливать преимущественно у входов, на площадках отапливаемых (за исключением незадымляемых) лестничных клеток, в вестибюлях, коридорах, проходах и других наиболее доступных местах, при этом их расположение не должно мешать эвакуации людей. В помещениях, оборудуемых установками автоматического пожаротушения, внутренние пожарные краны допускается размещать на водяной спринклерной сети после узлов управления.

Тема 6.5. Расчет количества и расстановка внутренних пожарных кранов

Для ткацкого цеха (безоконное здание) определить количество пожарных кранов для тушения пожара и представить схему их размещения.

Исходные данные: размер цеха – длина 90 м; ширина 84 м; высота 6 м.

Внутренние пожарные краны располагаются в цехах предприятий так, чтобы каждая точка помещение орошалась двумя струями. Расстановку пожарных кранов проверяют с помощью кругов, описанных из точки положения пожарного крана ПК радиусом его действия. Радиус действия R_кр определяется из условия длины рукава и проекции струи

                                     R_кр = l_p + l_ст = l_p + R_к cosa, м                             (1)

где l_p – длина рукава. Принимается 10 или 20 м. В расчет берем l_p= 20 м;

     R_к – радиус действия компактной части пожарной струи.

              в практических расчетах R_к можно принять равной высоте помещения Н, м;

     l_ст – проекция радиуса действия компактной струи на горизонтальную плоскость, м.

Угол a наклона пожарного ствола принимается в пределах 30°…70°. В расчете берем a = 50°, cos 50° = 0,643.

Компактная струя – это струя которая еще несет 0,9 часть своей воды внутри круга диаметром 38 см; 0,7 – внутри круга диаметром 26 см.

Для рассматриваемого цеха

R_кр = l_p + Н cosa = 20 +6 × 0,643 = 23,86 м.

Всего по расчету получается 12 пожарных кранов, которые на случай пожара смогут орошать всю площадь цеха.

Тема 6.6. Графическое изображение средств пожаротушения

Условные графические обозначения огнетушителей, установок пожаротушения и пожарной сигнализации, применяемые для их изображения в документации устанавливает ГОСТ 28130-89.

Основные геометрические формы символов допускается конкретизировать дополнительными элементами символов.

Для более полной технической характеристики символы могут быть дополнены цифровыми, буквенными или буквенно-цифровыми обозначениями.

Размеры символов стандарт не устанавливает. Они должны соответствовать масштабу или размеру чертежей, планов, иллюстраций и другой документации.

На планах эвакуации значения всех использованных символов должны быть объяснены в обозначении, в другой документации — при необходимости. Основные графические формы символов приведены в табл. 10.

Таблица 10

Условные графические изображения

Некоторые дополнительные элементы символов (включаемые в основные формы) приведены в табл. 11.

Таблица 11

Примеры конкретизированных символов приведены в табл.12.

Таблица 12

Пример применения условных графических обозначений на плане противопожарной защиты объекта приведен на рис. 2.
